陶瓷纖維和陶瓷纖維攪拌
陶瓷纖維是一種性能優(yōu)異、纖維狀輕質(zhì)的新型絕熱節(jié)能材料，廣泛應用于工業(yè)、民用及國防領域的耐高溫、絕熱部位。其中多晶氧化鋯纖維、氮化硅纖維、碳化硅纖維、硼化物纖維等陶瓷纖維的新產(chǎn)品近年被批量生產(chǎn)應用于特殊領域。
在《陶瓷纖維攪拌分散性的研究》一文中指出： 陶瓷纖維在水或分散介質(zhì)中的均勻分散，實現(xiàn)纖維之間的良好架構(gòu)是纖維復合材料濕法成型的關鍵。陶瓷纖維長徑比大、表面電荷分布不均勻，由此產(chǎn)生的機械糾纏力，靜電力等使得陶瓷纖維在水或分散介質(zhì)中難以分散，容易發(fā)生纖維的聚集現(xiàn)象。陶瓷纖維的分散方法有機械攪拌，超聲分散，添加分散劑等。纖維的分散效果的評價方法有通過拍照等觀察纖維均勻情況，對分散后的產(chǎn)品進行比較，測定沉降時間和沉積密度等。而這些方法均難以快速有效地對纖維的分散效果進行評價。
文中提出了一種新的表征陶瓷纖維分散性的方法：即以攪拌后料漿中產(chǎn)生陶瓷纖維球的質(zhì)量比來表征纖維的分散效果，可以快速有效地對纖維的分散效果進行評價。實驗發(fā)現(xiàn)，攪拌不僅對陶瓷纖維有剪切、分散作用，還具有聚集成球的作用。當速度達到400rpm時成球化作用最明顯，此時纖維最難分散。隨著攪拌時間的增大，陶瓷纖維成球率先變大再減少最后達到一個動態(tài)平衡。此后增大攪拌時間對陶瓷纖維的分散并無效果。加入羥丙基甲基纖維素能大大降低陶瓷纖維的聚集現(xiàn)象；加入PAM的纖維料漿具有良好的分散性，當加入量為0.4%時，成球率幾乎為0，此時陶瓷纖維分散良好。（此文原載《陶瓷學報》，文作者曾令可和王動力）

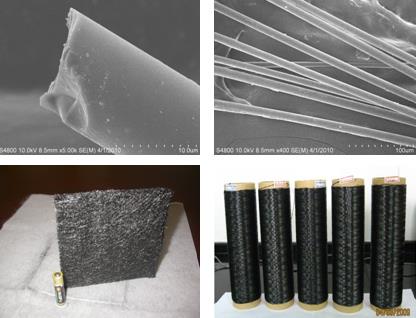

碳化硅纖維
【相關技術(shù)知識】
● 襯膠攪拌機的性能
